Fonksyonalite

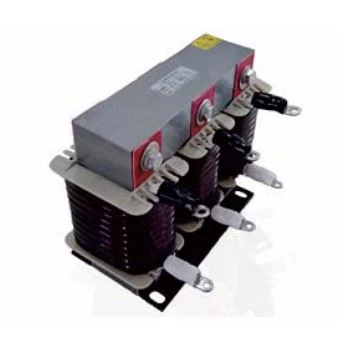

Seri raktor, fonksyon li se konekte ak kondansateur konpansasyon faktè pouvwa nan seri. Anjeneral gen yon raktor ki gen yon pousantaj reaktans 4.5 ~ 6%, pou 5yèm Harmony la, pousantaj reaktans se nòmalman 6% ~ 7%, pou 3yèm Harmony, pousantaj reaktans se nòmalman 12 ~ 14%. Konekte raktor seri a ka efektivman absòbe Harmony kadriyaj yo, amelyore fòm ond vòltaj sistèm lan, ogmante faktè pouvwa a nan sistèm nan, epi li ka efektivman siprime aktyèl la fèmen ak opere sou vòltaj, efektivman pwoteje kondansateur la.

Dyagram

29-1

Espesifikasyon Kalite

Twa faz sistèm vòltaj 480VAC 7% pousantaj réacteurs
Kalite	PIK	Materyèl	Kapasite kapasite (Kvar)	Reyaksyon kapasite (Kvar)	rated aktyèl (A)	Enduktans (mH)	L (max) W (max)		Enfizans H(max) D1±2 D2±2			W1±3
FVCKSG{0}}.6K/0.48-6	N0.1	AL	10	0.6	13	3.6	195	150	180	120	64	72
FVCKSG{0}}.9K/0.48-6		AL	15	0.9	20	2.6	195	190	200	120	64	92
FVCKSG{{0}}.2k/0.48-6		AL	20	1.2	26	1.95	195	190	200	120	64	92
FVCKSG{{0}}.4k/0.48-6		AL	20	1.4	26	1.95	195	190	200	120	64	92
FVCKSG{0}}.8K/0.48-6		AL	30	1.8	40	1.28	260	190	190	182		105
FVCKSG{0}}.4K/0.48-6		AL	40	2.4	52	0.97	260	190	190	182		105
FVCKSG{0}}.0K/0.48-6}		AL	50	3	65	0.78	295	210	220	214		108
FVCKSG{0}}.6K/0.48-6		AL	60	3.6	78	0.65	295	210	220	214		118
FVCKSG{0}}.8K/0.48-6	N0.2	AL	80	4.8	105	0.48	295	230	250	214		127
FVCKSG{0}}.4K/0.48-6		AL	90	5.4	118	0.43	295	230	290	214		127
FVCKSG{0}}.0K/0.48-6}		AL	100	6	130	0.38	320	245	310	243		130
FVCKSG{0}}.2K/0.48-6}		AL	120	7.2	155	0.33	320	260	310	243		145
Twa faz sistèm vòltaj 480VAC 7% pousantaj réacteurs
Kalite	PIK	Materyèl	Kapasite kapasite (Kvar)	Reyaksyon kapasite (Kvar)	rated aktyèl (A)	Enduktans (mH)	L (max) W (max)		Enfizans H(max) D1±2 D2±2			W1±3
FVCKSG{0}}.7D.7K/0.48-7	N0.1	AL	10	0.7	13	4.5	195	180	180	120	64	92
FVCKSG{0}}.05K/0.48-7		AL	15	1.05	20	3	195	190	200	120	64	92
FVCKSG{0}}.4k/0.48-7		AL	20	1.4	26	2.25	195	190	200	120	64	92
FVCKSG{{0}}.1K/0.48-7		AL	30	2.1	40	1.5	260	200	190	182		104
FVCKSG{0}}.8K/0.48-7		AL	40	2.8	52	1.13	260	210	190	182		115
FVCKSG{0}}.5K/0.48-7}		AL	50	3.5	65	0.9	295	210	220	214		108
FVCKSG{0}}.2K/0.48-7}		AL	60	4.2	78	0.75	295	230	220	214		128
FVCKSG{0}}.6K/0.48-7	N0.2	AL	80	5.6	105	0.56	295	230	220	214		132
FVCKSG{0}}.3K/0.48-7		AL	90	6.3	118	0.5	295	250	300	214		137
FVCKSG{0}}.0K/0.48-7}		AL	100	7	130	0.45	320	230	300	243		140
FVCKSG{0}}.4K/0.48-7		AL	120	8.4	155	0.37	320	250	300	243		150
Twa faz sistèm vòltaj 525VAC 14% pousantaj réacteurs
Kalite	PIK	Materyèl	Kapasite kapasite (Kvar)	Reyaksyon kapasite (Kvar)	rated aktyèl (A)	Enduktans (mH)	L (max) W (max)		Enfizans H(max) D1±2 D2±2			W1±3
FVCKSG{0}}.4K/0.525-14	N0.1	AL	10	1.4	13	9	195	190	200	120	64	105
FVCKSG{0}}.1K/0.525-14		AL	15	2.1	20	6	260	200	190	182		105
FVCKSG{0}}.8k/0.525-14		AL	20	2.8	26	4.5	260	210	190	182		115
FVCKSG{0}}.2K/0.525-14}		AL	30	4.2	40	3	295	220	220	214		118
FVCKSG{0}}.6K/0.525-14	N0.2	AL	40	5.6	52	2.25	295	230	220	214		128
FVCKSG{0}}.0K/0.525-14}		AL	50	7	65	1.8	320	250	280	243		130
FVCKSG{0}}.4K/0.525-14		AL	60	8.4	78	1.5	320	260	280	243		140
FVCKSG{0}}.2K/0.525-14}		AL	80	11.2	105	1.12	365	280	290	260		175
FVCKSG{0}}.6K/0.525-14		AL	90	12.6	118	1	365	280	320	260		175
FVCKSG{0}}.0K/0.525-14}		AL	100	14	130	0.9	365	280	320	260		175
FVCKSG{0}}.8K/0.525-14		AL	120	16.8	155	0.75	395	290	320	260		185

Anviwònman adaptab

Altitid pa depase 2000 mèt
Tanperati anbyen opere -25 rive +45 (degre), imidite relatif pa depase 90%
Pa gen gaz danjere oswa sibstans ki ka pran dife oswa eksplozif nan vwazinaj la
Anviwònman ki antoure a ta dwe byen ayere, si reyaktè seri a enstale nan kabinè a, yo ta dwe ajoute ekipman vantilasyon.
